250618 动态地形与粒子水？小鳄鱼爱洗澡的实现方法！

怎么通篇都是后处理

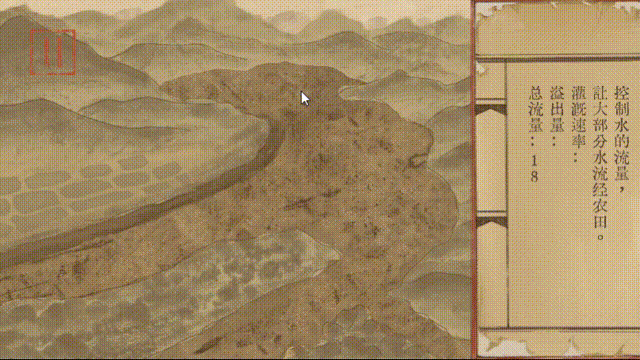

预览

500粒子90帧左右，600往上帧率骤降，700左右为游戏赋予24帧电影感。

水流

思路

粒子水是一种很经典的流体模拟方式。这个“粒子”指的不一定是ParticleSystem，也可以是一堆普普通通的挂载了CircleCollider2D与Rigidbody2D的圆。使用两个摄像机：由副摄像机渲染这些粒子，将渲染结果放到一张RenderTexture（简称RT）上；主摄像机不渲染这些粒子，而是渲染这张经过后处理的RT。

油管上这两个视频讲得很清楚：

https://www.youtube.com/watch?v=_8v4DRhHu2g

https://www.youtube.com/watch?v=3r6o8CfRlA4

这里稍作整理。

实现

• 由于我们使用19201080的分辨率，这里新建一张16: 9的RT。为了起到模糊的作用，这张贴图的大小就设置为320180。
• 新建一个摄像机，按如下方式设置：
  • 正交投影，Size为5.4。
  • CullingMask设置为Water，这是专门拍摄水粒子的摄像机。
  • OutputTexture设置为刚刚新建的RenderTexture。
• 主摄像机的CullingMask去掉Water。
• 制作一个粒子：
  • 新建空物体，Tag和Layer设置为Water（前者在表现上其实并非必要）。
  • 挂载CircleCollider2D，Radius设置为0.1。
  • 挂载Rigidbody2D，勾选FreezeRotation，新建一个PhysicsMaterial，Bounciness设置为0.5（这个还是根据表现自己调）。
  • 挂载一个SpriteRenderer，Sprite选择一个Circle，材质要一个从中心到边缘逐渐变淡的。可以选择Particle的材质，但有点太小了，需要自己做一些调整。我的做法是自己写一个。

至于怎么让这个粒子出现在场景中就省略了

• 创建一个shader，核心在于片元着色器：

  // WaterParticle.shader
  float4 frag (v2f i) : SV_Target
  {
      float4 col = SAMPLE_TEXTURE2D(_MainTex, sampler_MainTex, i.uv);
      col.a = 1 - length(i.uv - float2(.5, .5)) * 2; // 朴素的衰减线条
      return col;
  }


  • 用它创建一个材质，供粒子使用。
• 此时我们应该可以看到RT的变化，接下来的shader是处理这张RT用的：
  • 暴露的参数：

    Properties
    {
        _MainTex ("Texture", 2D) = "white" {}
        _WaterTex ("Water Texture", 2D) = "white" {}
        _WaterThreshold ("Water Threshold", Range(0.0, 1.0)) = 0.5
        _Scale ("Scale", float) = 50
    }
    - 核心的片元着色器：
    float4 frag (v2f i) : SV_Target
    {
        float4 col = SAMPLE_TEXTURE2D(_WaterTex, sampler_WaterTex, i.uv); // 采样RT
        col.a = step(_WaterThreshold, col.a); // 仅选取透明度高于阈值的部分
        col.rgb = SAMPLE_TEXTURE2D(_MainTex, sampler_WaterTex,
            (i.uv * _Scale +  float2(0, _Time.y)) % 1.0).rgb; // 随时间变化的采样，体现流动感
        return col;
    }


  • 材质中的WaterTex就是一开始创建的RT。
• 创建一个挂载了SpriteRenderer的物体。由于刚刚的shader采样的水流纹理是_MainTex，属性中的第一张纹理，而第一张纹理对应TEXCOORD0语义，这意味着Unity会把SpriteRenderer上的Sprite作为_MainTex传进来，所以就拿水流贴图作为这个Sprite吧。调整物体大小使之刚好铺满摄像机范围。

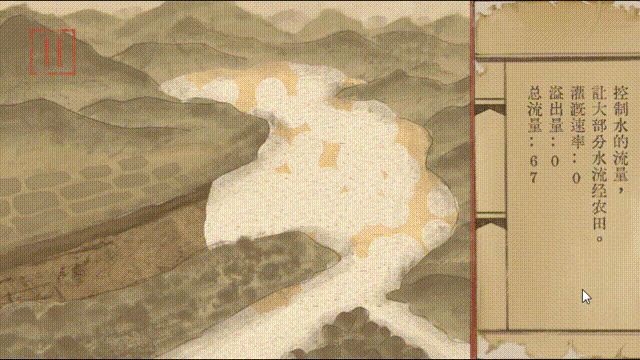

效果如下：

地形

思路

注意到SpriteRenderer与PolygonCollider2D先后挂载到同一物体上时，碰撞箱范围会随图片透明度改变。这个碰撞箱具体是什么范围，可以在PolygonCollider2D的Points属性里看到。Sprite其实可以获取这些顶点信息（详见Sprite.GetPhysicsShape），从而动态调整Points属性。

参考这个视频，一开始的思路是，根据鼠标位置改变图片的透明度，从而影响SpriteRenderer同物体上的PolygonCollider2D。尝试后发现达到了惊人的个位数帧率，并且性能瓶颈在动态改变图片像素上，无法优化，遗憾离场。

还有一种思路：将物理与图像拆开。物理上，调用NetTopologySuite（简称NTS）计算顶点信息，使用EdgeCollider2D以便调整；图像上，沿用粒子水的后处理思路，记录鼠标轨迹，影响背景图片的透明度。

实现

物理

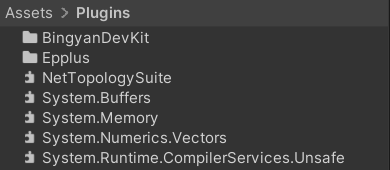

• Unity中不能直接用NuGet包管理器，需要把会用到的dll放进Plugins文件夹。NTS的依赖项不少，看起来像是为了性能写了一大堆unsafe代码：

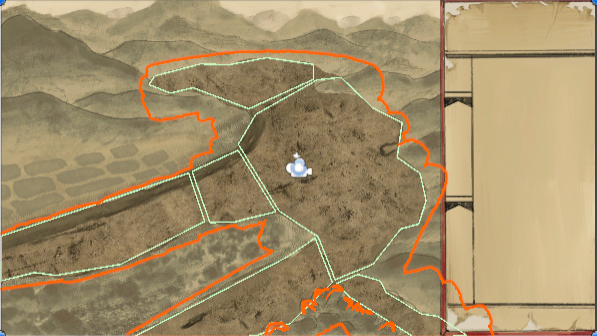

• 在地形图片下面新建一堆挂载了EdgeCollider2D的物体，勾画出待挖掘地形的轮廓。为了避免NTS无法处理的状况，每个碰撞体最好：
  • 无限接近于封闭图形
  • 自身没有相交
  • 是凸多边形

这图其实还是草率了点

• 创建一个C#脚本，要点写在注释里面：

// Pointer.cs
using NetTopologySuite.Geometries;
using System.Collections.Generic;
using UnityEngine;

public class Pointer : MonoBehaviour
{
    [SerializeField] private Transform terrain; // EdgeCollider2D的父物体
    [SerializeField] private float radius = 1; // 指定挖掘范围

    private Vector2 GetCursorPos() => Camera.main.ScreenToWorldPoint(Input.mousePosition);
    // 古法画圆
    private Polygon CreateSphere(Vector2 center) =>
        new(new LinearRing(new Coordinate[]
        {
            new (center.x + radius, center.y),
            new (center.x + radius * .707, center.y - radius * .707),
            new (center.x, center.y - radius),
            new (center.x - radius * .707, center.y - radius * .707),
            new (center.x - radius, center.y),
            new (center.x - radius * .707, center.y + radius * .707),
            new (center.x, center.y + radius),
            new (center.x + radius * .707, center.y + radius * .707),
            new (center.x + radius, center.y),
        }));
    // 根据一组顶点设置一个EdgeCollider2D
    private void SetEdge(EdgeCollider2D edge, Geometry geometry)
    {
        List<Vector2> list = new();
        foreach (var point in geometry.Coordinates) list.Add(new((float)point.X, (float)point.Y));
        edge.SetPoints(list);
        edge.transform.parent = terrain;
    }

    private void Update()
    {
        if (!Input.GetMouseButton(0)) return;

        // 这里有一大堆有待优化的GC，但帧率大幅下降的时候，Profiler里面基本只能看到物理的开销
        transform.position = GetCursorPos(); // 跟随鼠标
        var pointer = CreateSphere(transform.position);
        var edges = terrain.GetComponentsInChildren<EdgeCollider2D>();

        for (int i = 0; i < edges.Length; i++)
        {
            // 将每一个EdgeCollider转化为NTS的几何信息
            var points = edges[i].points;
            var coordinates = new Coordinate[points.Length + 1];
            for (int j = 0; j < points.Length; j++)
                coordinates[j] = new(points[j].x, points[j].y);
            coordinates[points.Length] = new(points[0].x, points[0].y);
            var poly = new Polygon(new LinearRing(coordinates));
            // 逐碰撞体求待挖掘范围与鼠标范围的差集
            if (poly.IsValid && poly.Overlaps(pointer))
                switch (poly.Difference(pointer))
                {
                    // 鼠标范围把一个碰撞体分成了多块
                    case MultiPolygon multi:
                        bool first = true;
                        foreach (var geo in multi)
                            if (geo.IsValid)
                                if (first)
                                {
                                    // 第一块直接修改原碰撞体
                                    SetEdge(edges[i], geo);
                                    first = false;
                                }
                                // 之后的则添加新碰撞体
                                else SetEdge(new GameObject().AddComponent<EdgeCollider2D>(), geo);
                        break;
                    // 原碰撞体并没有被分成多块
                    case Polygon single: if (single.IsValid) SetEdge(edges[i], single); break;
                }
        }
    }
    // 预览挖掘范围
    private void OnDrawGizmos()
    {
        Gizmos.color = Color.blue;
        Gizmos.DrawWireSphere(transform.position, radius);
    }
}

• 创建一个空物体，叫它Pointer好了：
  • Layer改为Pointer。
  • 挂载刚刚写的C#脚本。

图像

• 新建两张1920*1080的RT，一张显示鼠标（PointerTex），一张作为遮罩（MaskTex）。
• 新建一个CullingMask为Pointer的摄像机，OutputTexture为PointerTex。
• 主摄像机的CullingMask去掉Pointer。
• 新建一个用于blit的shader，属性有_MainTex与_Shape两张纹理，片元着色器如下：

  // Mask.shader
  float4 frag (v2f i) : SV_Target
  {
      float alpha1 = SAMPLE_TEXTURE2D(_MainTex, sampler_MainTex, i.uv).a;
      float alpha2 = SAMPLE_TEXTURE2D(_Shape, sampler_MainTex, i.uv).a;
      return float4(1, 1, 1, max(alpha1, alpha2)); // 保留透明度高的部分
  }


  • 材质中的_Shape是MaskTex。
• Pointer上挂载一个SpriteRenderer，随便搞张圆形图片作为Sprite，大小与挖掘范围一致。
• C#脚本也有相应修改：
  • 添加几个参数

    [SerializeField] private RenderTexture shape; // PointerTex
    [SerializeField] private RenderTexture mask; // MaskTex
    [SerializeField] private Material mat; // 基于刚刚创建的shader的材质


  • 每一帧鼠标左键按下时：

    // 由于材质也用了MaskTex，这里需要一给临时RT作为缓冲
    var temp = RenderTexture.GetTemporary(mask.width, mask.height);
    Graphics.Blit(shape, temp, mat);
    Graphics.Blit(temp, mask);
    temp.Release(); // 用完记得释放，不然小心爆显存


• 新建一个用于显示待挖掘地形的shader，属性有_MainTex与_Shape两张纹理，片元着色器如下：

  float4 frag (v2f i) : SV_Target
  {
      float4 col = SAMPLE_TEXTURE2D(_MainTex, sampler_MainTex, i.uv);
      float alpha = SAMPLE_TEXTURE2D(_Shape, sampler_MainTex, i.uv).a;
      col.a *= 1.0 - alpha; // 被挖过的地形不予显示
      return col;
  }


  • 材质中的_Shape是MaskTex。
  • 将这个材质挂到待挖掘地形的SpriteRenderer上，大功告成！

优化

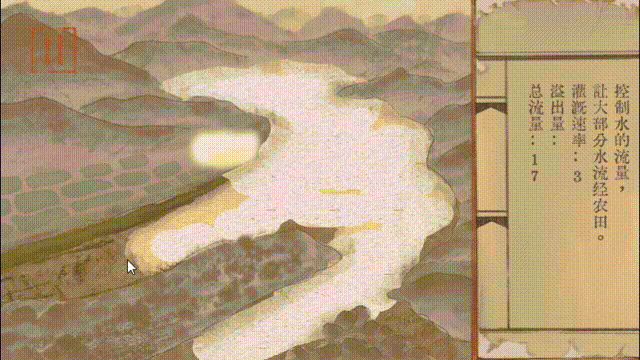

粒子看着太粒子了

圆形的粒子太容易被看穿，一旦有粒子从一大片粒子中脱出，或者有即将脱出的迹象，这个圆形就会非常显眼。

按照策划同学的建议，把粒子的图片从1: 1的正圆，拉伸成了1.5: 1的椭圆。一开始我以为无济于事，但是试着动了一下，奇迹发生了，它变得像真正的河水一样奔涌起伏。

河水有点太细小了

这个水流对于小鳄鱼爱洗澡已经够用了，但是对于河流却过于细小。

此外，部分粒子还可能被卡到本来不该出现的位置，出现穿帮，严重影响观感；而这很难通过物理修改，毕竟物理模拟已经全部交给Unity了。

还是按照策划同学的建议，试着将图片放大为原来的两倍，又不改变碰撞体大小。由于河床上层并非不透明，泥土之下难免暗流涌动。

好在我们之前记录过鼠标轨迹，只需要将记录鼠标轨迹的RT作为遮罩，加入到粒子水的后处理中。

• 参数新增一张纹理：_Shape ("Shape", 2D) = "white" {}
• 片元着色器新增一个影响透明度的因素：col.a *= SAMPLE_TEXTURE2D(_Shape, sampler_Shape, i.uv).a;

河道可以顺利填满，被卡出去的粒子也无法显示，再也不用再担心穿帮问题了！

（预览见最上方）

剩下的问题

• 粒子可能全都堵在漏斗口上不掉落，这个可能可以通过设置粒子存活时间解决。
• NTS可能认为有些形状无法处理，导致会有一些莫名其妙的碰撞体残留，这个只能继续摸索NTS了。
